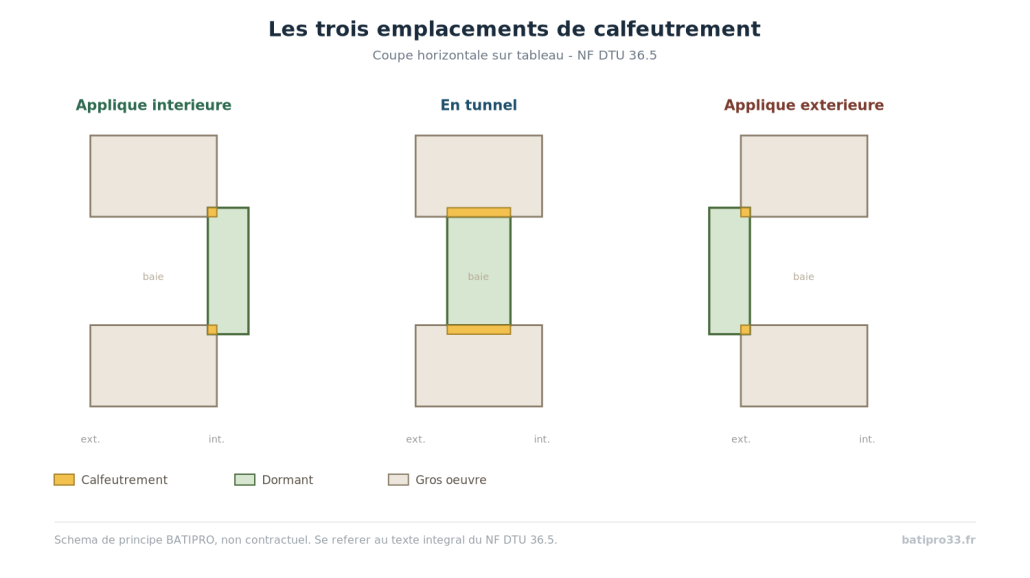

Le NF DTU 36.5 classe les mises en œuvre selon l’emplacement du calfeutrement entre la menuiserie et le gros œuvre. Ce choix n’est pas esthetique : il détermine les cotes à respecter, les protections à prévoir et les points ou l’eau s’infiltrera si la règle n’est pas suivie.
Pose avec calfeutrement en applique intérieure
La configuration la plus courante en construction neuve avec isolation par l’intérieur. Le dormant, ou la fourrure d’épaisseur, vient en applique contre le gros œuvre.
- Surface plane d'appui : 28 mm minimum de largeur, pour réaliser le calfeutrement et absorber les tolérances du gros œuvre
- Recouvrement minimal du dormant sur le gros œuvre lors de la pose : 13 mm
Pose avec calfeutrement en tunnel
La menuiserie est inseree dans l’épaisseur du mur, le calfeutrement est réalisé en vis-à-vis des tableaux. C’est la configuration la plus exposée, et le DTU y attache des règles spécifiques selon la position de la fenêtre.
- Fenêtre sans débordement par rapport au nu extérieur : le joint supérieur doit être protégé par un habillage, par exemple un larmier
- Fenêtre avec débordement : habillage avec retombée d'au moins 100 mm sur les montants
- Fenêtre posée en retrait d'au moins 80 mm, ou sous-face de linteau équipée d'une goutte d'eau : la protection du calfeutrement n'est pas nécessaire
Pose avec calfeutrement en applique extérieure
Le calfeutrement est réalisé depuis l’extérieur, directement ou via un pré-cadre. La traverse haute devient le point critique, car l’eau de pluie ruisselle depuis la zone supérieure.
- Un dispositif de renvoi d'eau vers l'extérieur est nécessaire en traverse haute
- Si le calfeutrement principal est réalisé au mastic ou en mousse imprégnée, il doit être complète en traverse haute par une membrane d'étanchéité
- Ce complément s'etend sur toute la longueur avec retombée de 100 mm minimum sur les montants, ou en dépassant de 100 mm de part et d'autre
Le choix en pratique
Dans les faits, le type de pose est rarement un choix libre : il découle de l’épaisseur du mur, du mode d’isolation et de l’état du gros œuvre. Ce qui reste un choix, c’est de vérifier avant la pose que la configuration retenue permet de respecter les cotes. Quand la géométrie ne le permet pas, le DTU prévoit une reconstitution de feuillure (art. 5.1.9) plutôt qu’un compromis sur le calfeutrement.
