Une menuiserie mal fixée ne tombe pas : elle se déforme. Le dormant vrille, l’ouvrant frotte, les joints ne comprennent plus, et l’étanchéité disparait progressivement. Le NF DTU 36.5 encadre précisément ou et comment fixer.

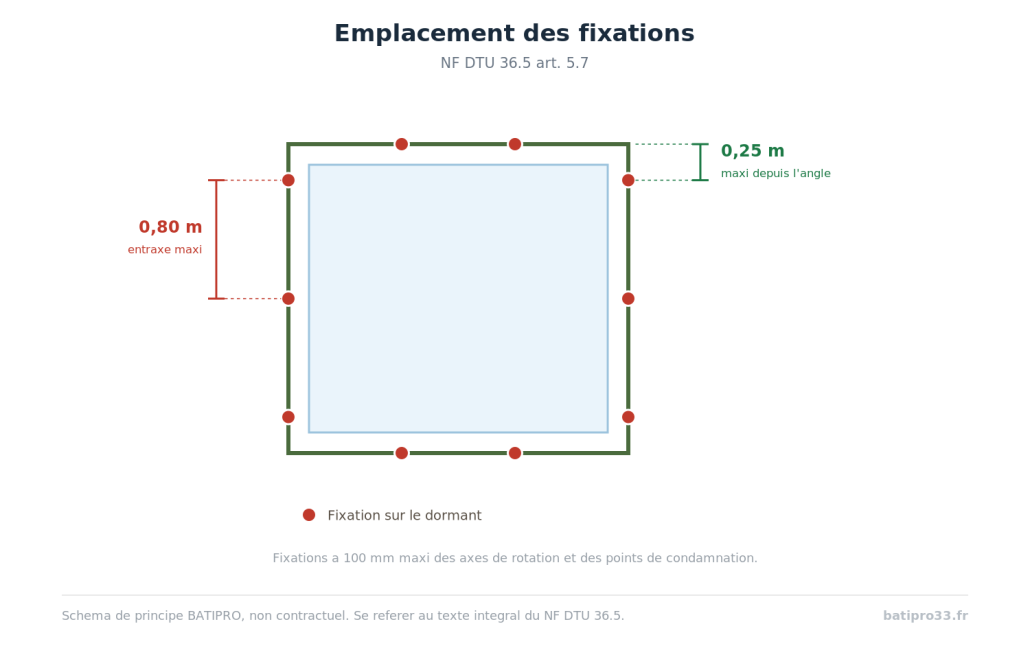

Les entraxes à respecter
- Distance maximale entre deux fixations : 0,80 m
- Sur les montants, distance maximale entre fixation et bord du fond de feuillure d'un angle du dormant : 0,25 m
- Fixations disposées en priorite à 100 mm maximum des axes de rotation, des points de condamnation des ouvrants, des cales de vitrage pour les chassis fixes, et au voisinage des meneaux et traverses
Ce qui doit être immobilisé
L’immobilisation de la pièce d’appui et du seuil est obligatoire pour les fenêtres de plus de 0,90 m de largeur mesurée entre dormants.
Dans le cas d’un bloc-baie, si le coffre possede une console intermédiaire, la fixation se fait par celle-ci. Sinon, la fixation aux extrémités de la traverse supérieure doit être doublée.
Les erreurs de principe
- Les fixations doivent se situer sur le dormant des menuiseries
- On ne peut pas fixer le chassis au gros œuvre par l'intermédiaire des fourrures ou tapées
- Sur murs avec parois de doublage, les fixations sont réalisées entièrement sur le mur, independamment du doublage
- Les fixations ne doivent pas interrompre les garnitures ni s'opposer à leur mise en place
Calage et fixation : deux fonctions distinctes
Le calage reporte le poids propre et les charges de service sur le gros œuvre, et assure le positionnement horizontal lors de la pose. Il ne remplace pas la fixation, et il ne doit pas creer de discontinuité d’étanchéité.
- Cales disposées au voisinage des extrémités des montants latéraux et intermédiaires
- Pour les chassis pivotants : calage d'assise au droit du pivot inférieur
- Ce paragraphe ne concerne pas les portes extérieures
Le cas des seuils sur rejingot
La longueur de perçage est supérieure à la profondeur d’ancrage selon les préconisations du concepteur des chevilles. Cette distance peut être réduite jusqu’à 35 mm dans le cas des seuils sur rejingot, hors chevilles métalliques à expansion.
Se former au DTU 36.5
Maîtriser ces règles n’est pas qu’une question de conformité : c’est ce qui sépare une entreprise qui subit ses sinistres d’une entreprise qui les évite.
BATIPRO, organisme de formation certifié Qualiopi spécialisé dans les métiers du bâtiment, prépare une formation dédiée au DTU 36.5, pensée pour les poseurs, chefs d’équipe et conducteurs de travaux, accessible à distance et à votre rythme.
Vous souhaitez être informé de son ouverture ?
Cet article présente les principes essentiels du NF DTU 36.5 à titre informatif. Il ne se substitue pas au texte intégral de la norme, disponible auprès de l’AFNOR et du CSTB. En cas de doute sur un point technique, référez-vous au document original ou consultez un spécialiste.
